キングピンの交換をしましたのでご紹介します 今回は車両からアクスルを外して作業しておりますが 車載の状態でも作業可能です |

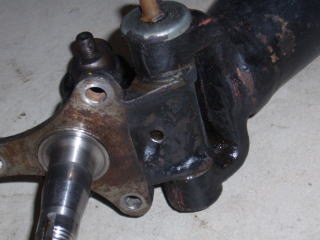

ブレーキ関係を バックプレートごと外します |
|

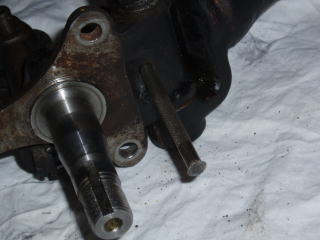

キングピンを固定している ノックピンがありますので バックプレート側から ポンチ等を使って外します |
|

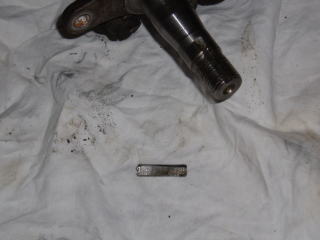

ノックピンが抜けました このピンを抜くのが一苦労でした! |
|
グリスニップルを外すと カバーが取れます |
|
先ほどのノックピン、グリスニップルとカバー | |
カバーを外すと キングピンが見えますので アルミ棒等を使い 上側から叩いて抜きます |
|
キングピンが抜けると アームとナックルが分離できます |
|
ブッシュも抜き取ります 部品が外れたら 各部の清掃をします 清掃後にゴミが付かないように注意! |
|
新しいブッシュです | |

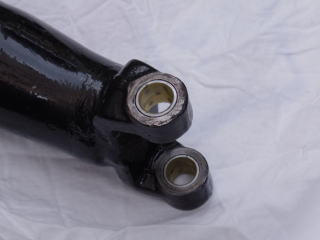

アームに打ち込みます 折角なので、アームを塗装しました♪ |
|
新しいキングピンです ニップルの取り付け穴があるので 向きに注意してください また、写真には写っていませんが キングピンをノックピンで固定する ための切り込みがあるので 注意してください 組み付け時には グリスを塗りながら組んでいきます |
|

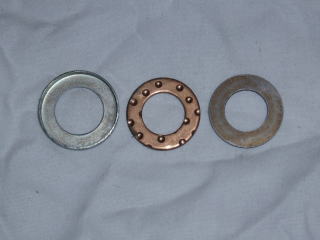

ナックルの上側に入る ワッシャー類です カバー、ワッシャー(アッパ、ロア)が あります 写真の順番と向きに注意! 一番右側のワッシャーが ナックル側になります |
|

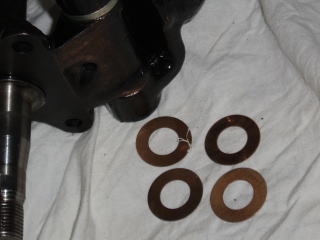

ナックルの下側はシムが入ります 4種類のシムがあるので ナックルの動きが少し硬めになる 厚さのシムを選んで使用します |
|

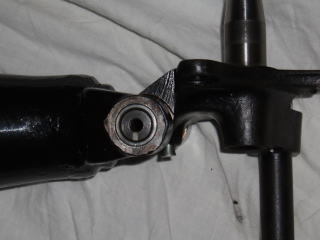

キングピンを取り付ける際に 切り込み位置がわからなくならない ように ペイントマーカー等で印を付けておくと 途中で位置がずれていなか 確認できます ノックピンを取り付けます |
|

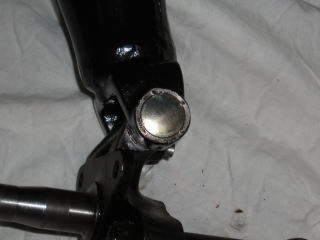

下側のカバーを取り付け 外れないようにポンチで 数箇所カシメます |
|

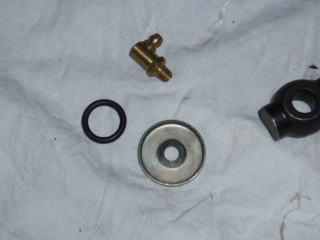

上側のカバーを取り付けます Oリングがあるので注意してください |
|
ナックルを動かしながら ニップルからグリスを入れていきます ナックルの隙間等から グリスが出てきたら ふき取って完成です |
|

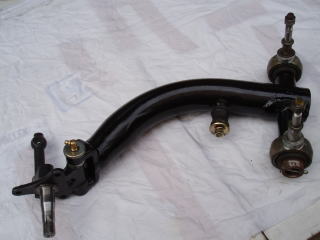

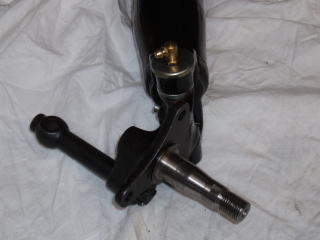

綺麗になりました♪ | |

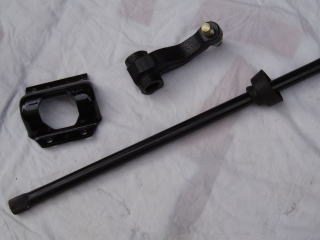

ついでに他の部品も塗りました トーションバーは左右があるので わからなくならないように注意! セレーション部に刻印があるので 確認してください |
|

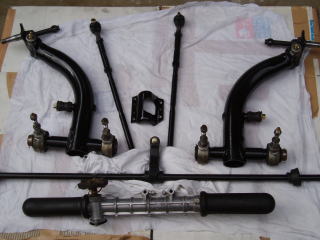

フロントアクスルと ステアリングラック等を 綺麗にして満足♪ |
|

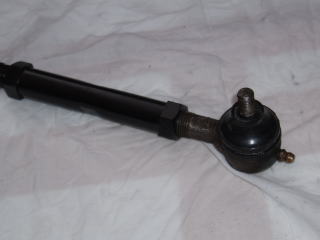

タイロッドエンドブーツも交換 イタクンに貴重な最後のワンセットを 譲っていただきました! もちろんラック側のブーツも交換 |
|

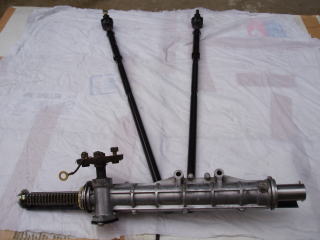

ステアリングラックの調整もします | |

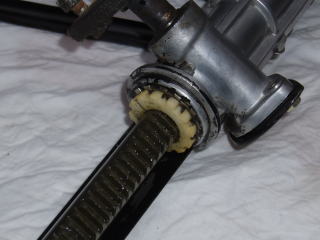

まずは右側(エキセンブッシュ)の調整 ロックワッシャーの爪を起して エキセンブッシュ(白い樹脂の部分)を どちらかに回したときに ピニオンとラックのガタがなく 渋くならない位置を探します 調整が終わったらロックワッシャーで 回り止めをします |
|
次にラックとタイロッドのガタの調整 割りピンを外して キャップを締め付けていきます 一番締まったところから 180°以内で緩め 割りピンで回り止めをします |
|
キングピンのガタとステアリングラックのガタがあると ブレーキ時にジャダーの原因になります キングピンの交換と違い、ステアリングラックの調整は たいして作業時間もかからないので 確認してみてくださいね わからないときは経験者と一緒に! |
