混合のエンジンを副変速ミッションに改造しました 作業内容をご紹介いたします |
今回の作業は、混合のエンジンに 副変速機を組むための作業です まず、副変速のミッションを分解します |
|
作業を楽するため、 上の写真のダンボールの下には キャスター付の合板を入れてあります |
|
副変速の載ったマニュアルが無いので とりあえず観察するためカバーを 外します こちらは、メインの変速部です |
|
こちらは、副変速部です | |
こちらも、副変速部です | |
ボルトの数が多いので、 エアラチェットがあると便利です 歳のせいで横着になりました |
|
外した部分ごとに分けておくと 組むときに悩まないで作業できます |
|
とりあえず、中身に関係の無い デフのオイルシールのスリーブから 外します |
|

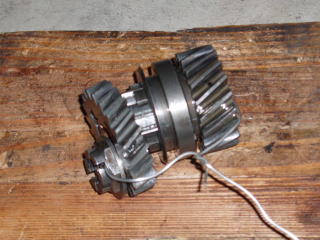

正式な手順はわかりませんが ミッションケースを割ろうとすると 副変速のギヤーが邪魔をするので ギヤーを外しながらケースを割りました 組むときに困らないように ギヤーがバラバラにならないよう 針金でまとめておきます 写真は、副変速のギアです |
|
こちらは、デフとケースです | |
半分に割れたミッションです | |
カウンターシャフトが邪魔をして メーンシャフトが抜けないので カウンターシャフトのベアリングを外して シャフトをケース内に落とし込みます カウンターシャフトを落とさないで メインシャフトを抜こうとすると 破損しますので、注意してください |
|
外れたメーンシャフトです こちらも、 ギヤーがバラバラに ならないように、まとめておきます |
|

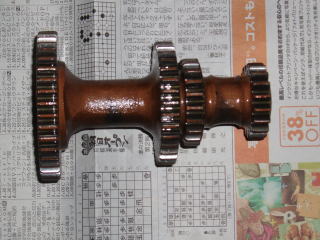

カウンターシャフトです | |

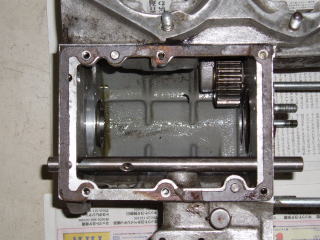

空っぽになったミッションケース リバースギヤー(右上)のみ残しています |
|

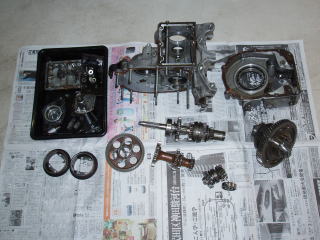

バラバラになったミッション | |
本日の作業は終了です ベアリング等を発注しました 部品と混合用のミッションが到着しだい 混合用のミッションの分解をして 組替作業に入ります 続く・・・ |
|
2005/11/19 混合のエンジンが到着しましたので 作業の続きをやりました |
|
到着した混合のエンジンです 今日は寒いので、初ヒーターです |
|
混合のエンジンの証! カバーにオイルのラインがありません |
|

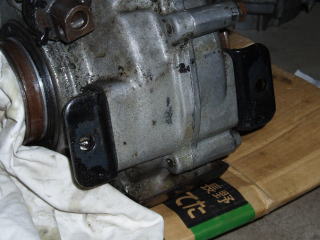

フロント側の エンジンマウントが違います |
|

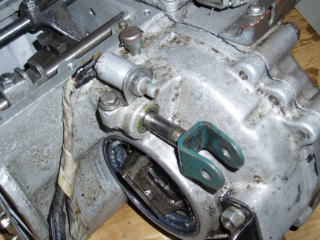

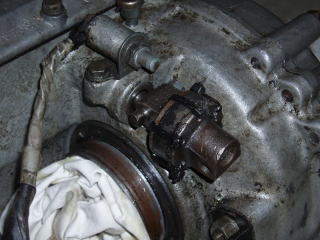

シフトロッドも違いますね | |
ファン側のベアリングが ローラーベアリングを使用しています |
|

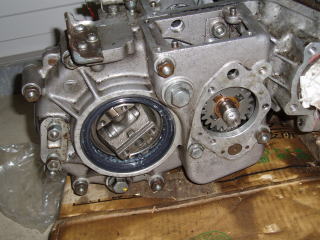

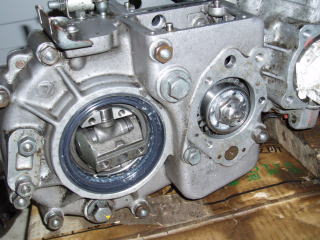

クラッチ側のカバーを外してみると こちら側も見たことない仕様です |
|

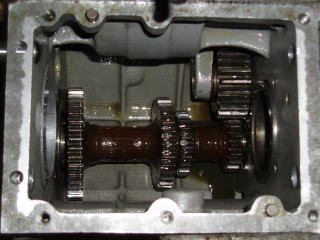

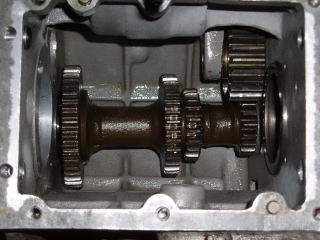

上側のカバーを外してみると 内部は綺麗でした |
|
分解した形跡がありますね あちらこちらに ドライバー等で、こじった跡があります |
|
オイルストーンで修正しておきました | |

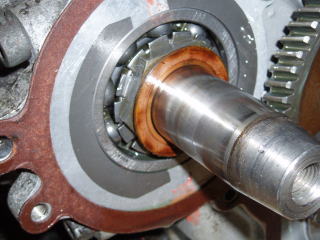

デフのオイルシールも 初めて見る形です スリーブとオイルシールが 直接触れています |
|

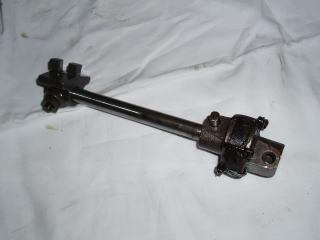

シフトロッドです | |
さて、シフトロッドを外したら シフトフォークのボルトを外してから ローギヤとサードギヤを同時に 噛み合わせます |
|

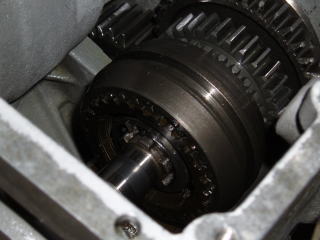

同時噛み合いにより ギヤがロックされます |
|
この状態で、ギヤのナットを外します | |

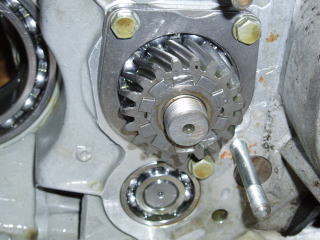

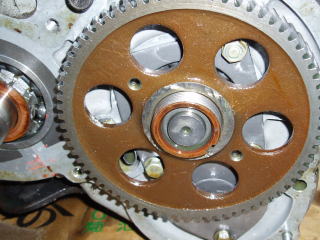

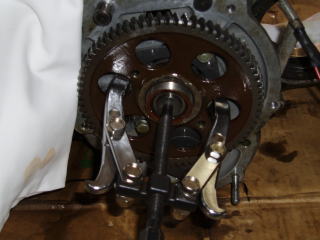

汎用プーラーで プライマリーギヤを外します |
|

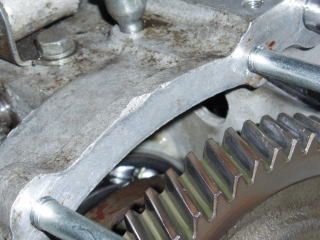

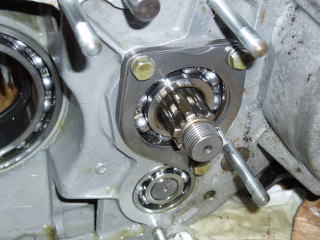

ファイナルピニオンを 外してから、プレートを外します プライマリギヤ側のプレートも 外しておきます |
|
このプレートも外しておきます | |
この部品も 忘れずに外しておきましょう |
|

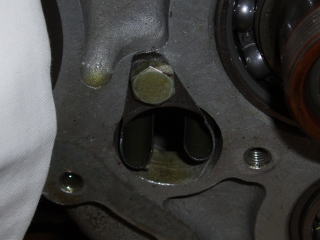

シフトフォークのシャフトを外します この際、シャフトを回転させないで 抜いてください 中にボールが入っており ロックして抜けなくなる恐れがあります |
|
このボールです シャフトを抜く際に 飛ばさないように注意! |
|
カウンターシャフトを抜きます | |
シャフトを抜いたら カウンターギヤをケースの下側に 落としておきます |
|

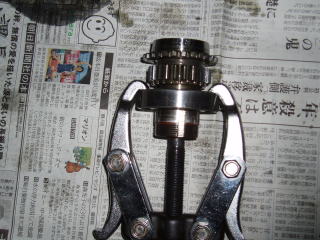

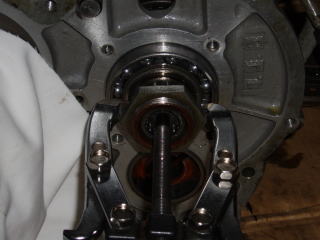

メーンギヤを抜くために プライマリ側のベアリングを抜きます ナットをつけて汎用プーラーで 外しますが、ねじ山を傷めないように ナットは一番奥まで入れましょう |
|
抜けました | |
スナップリングを外します | |
反対側にシャフトを抜いて メーンシャフトを外します ギヤがバラバラに ならないように注意してください |
|
外したら 順番が判らなくならないように 仮組みしておきましょう |
|
カウンターギヤを抜き取ります | |

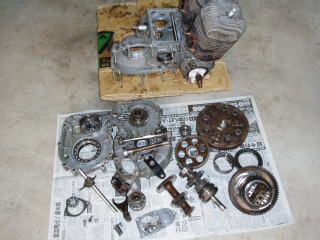

バラバラになったミッションです! | |
下側が副変速のメーンシャフトです 長いのが判ると思います |
|
ケースに残っているベアリングや ギヤに付いているベアリングを 交換します |
|
ボールベアリングと ニードルベアリングを 交換しました |
|

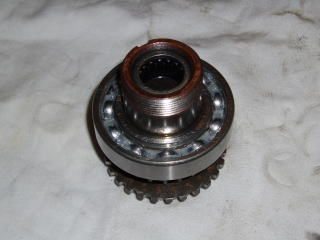

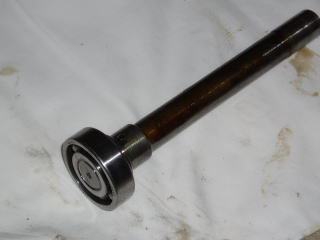

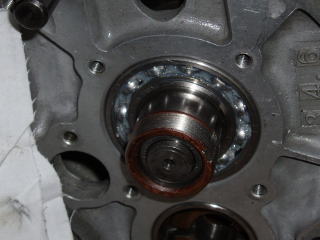

メーンシャフトの ベアリングを交換します |
|
カウンターギヤをケースの下に 落としておきます |
|
OUT側からメーンシャフトを 差し込みながら、ギヤを入れます |
|
バラバラにならないように スナップリングを取り付けます |
|

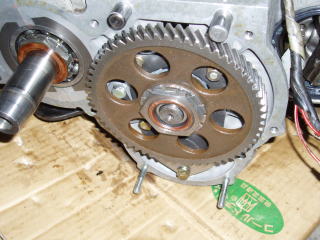

プライマリ側のギヤを取り付けます | |
カウンターシャフトを取り付けます | |

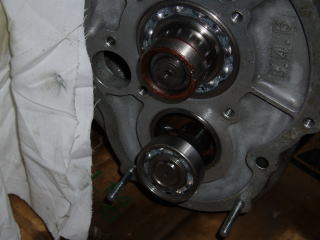

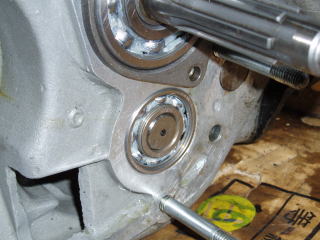

反対側のベアリングも取り付けます | |

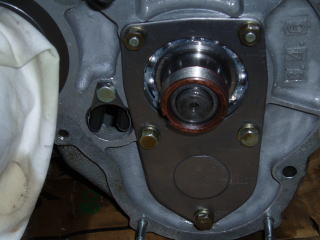

プレート等を取り付けます | |
OUT側のプレートも取り付けます | |

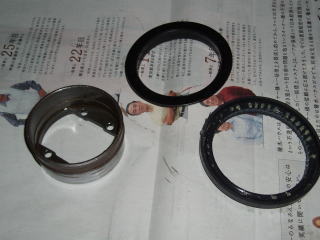

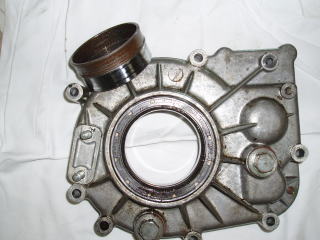

デフのオイルシールの違いです 混合についていたもの |
|
こちらは新しいオイルシールです スリーブが別になっています |
|

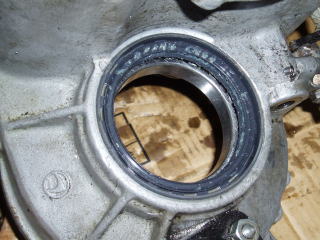

ベアリングとオイルシールを 取り付けます |
|
スリーブを組み立てます | |
カバー側のギヤを取り付け ベアリングとオイルシールを 交換します |
|
デフとファイナルピニオンを取り付け ガスケットを取り付けます |
|
カバーを取り付けます スタッドボルトを3本 副変速のものと交換しました |
|

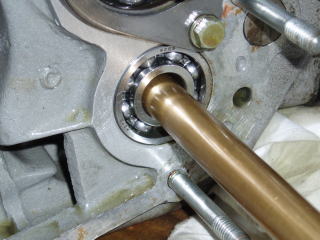

ミッションを同時噛合い状態にして ベアリングを取り付けます |
|

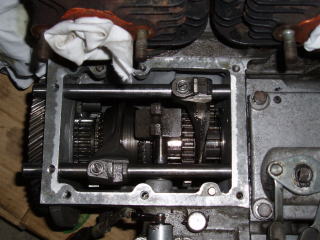

副変速のシフトフォークを 取り付け後カバーを取り付けます |
|

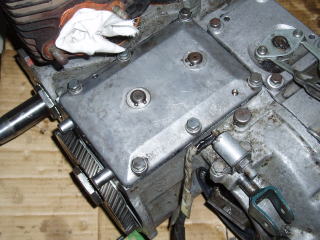

上側のカバーも取り付けます | |
シフトロッドは こちらのタイプを使用しました |
|
ミッションを同時噛合い状態にして プライマリギヤを取り付けます |
|
シフトフォークを取り付けます | |
カバーを取り付けます | |

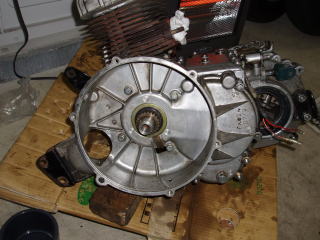

クラッチ側のカバーを 取り付けます |
|
クラッチASSYを取り付けます | |

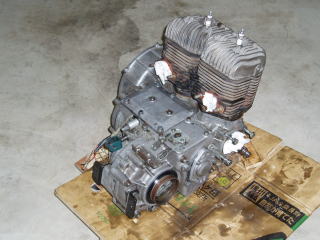

完成です! |
