個人で作業する際には、怪我や車両破損のないように
十分注意の上、各自の責任で作業してください
いかなる損害に対しても、当方で責任はもてません
フロントハブベアリングのグリスを交換しましたので 作業内容を紹介します |
タイヤを外します | |
ハブキャップを外し ロックワッシャーを起こして ナットを外します ドラムがベアリングごと外れますので ベアリングを落とさないように 注意してください |
|
灯油でベアリングを洗浄します 灯油が汚れたら、綺麗な灯油に 交換して洗浄を続けてください 汚い灯油を使用すると ゴミが再度付着してしまいます |
|

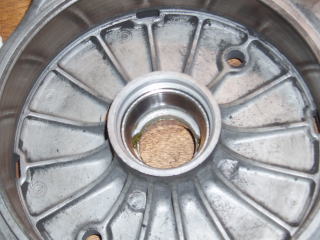

ハブの中にあるグリスも 綺麗に拭き取ります |
|
ベアリングの洗浄が終わったら 灯油を拭き取ります ベアリングとレースを点検します 今回は問題が無いので 再使用します |
|
※焼けてしまっている例 写真だとわかりづらいですが ベアリングが焼けてしまっている のが見えますか |
|
こちらも焼けてしまっている例です 上のベアリングとセットの アウターレースです 線が入っているのが見えると思います このような場合は交換が必要です 交換の手順はこちらです |
|
以降の作業は、ベアリング交換と 同じなので、写真は使い回しです ハブ内にベアリンググリス (MPグリス)を 入れておきます |
|
使用したグリスはこちら | |
ベアリングにもグリスを充填します まず、手を綺麗に洗ってから 適量のグリスをとります |
|
ベアリングを 手のひらに叩きつけながら こすっていくと |
|
反対側からグリスが出てきます ベアリング全体にグリスが入るように 繰り返していきます |
|
グリスが充填されたベアリングを セットしたら、オイルシールを 取り付けます リップ部に少しグリスを塗って置きます オイルシールも新品が入手可能です |
|
オイルシールは手で押すだけで 取り付けることが出来ます リップ部を押さないように注意! |
|
反対側もグリスを充填したベアリングを セットして完了です |
|
スピンドル又はドラム側に カラーがあるのを確認してください |
|
ドラムを取り付けて プレロード調整を行い ロックワッシャーで回り止めをします 詳細は下の写真をご覧ください |
|
順番の詳細です アウターベアリングの次に ワッシャーを入れます |
|
次に、ロックワッシャーを 写真の向きで入れます (下側の折れている部分が奥側です) |
|
次に、ナットを組み付け プレロード調整をします 文章で表現するのが難しいのですが あまり締めすぎないように 注意してください タイヤを取り付け後に タイヤを揺すって、ガタがあれば 増し締めするようにすれば 良いかと思います |
|
パッキンも交換しましょう ハブキャップの中にも グリスを入れておきます 入れすぎると漏れの原因になります ので、入れすぎないように! タイヤをつけてから ブレーキ調整を行い終了です |
