★ 3速ミッションオーバーホール ★
昨日のツーリングですが 実はトラブルがありました (T_T) 帰り道で、でんきやさんのスバル360が 突然ミッションから異音が出て一瞬タイヤがロック その後、ニュートラルには戻ったのですが シフト出来ない状態になってしまいました 現場では対応できないと判断し積載車を手配して でんきやさんは、スバル360とともに 冷房の効いた車で帰宅しました |

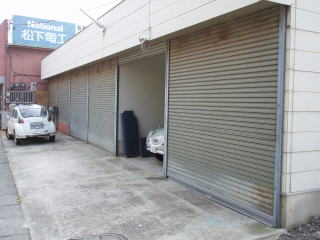

さて、翌日になって でんきやさんのガレージに 出動しました |
|

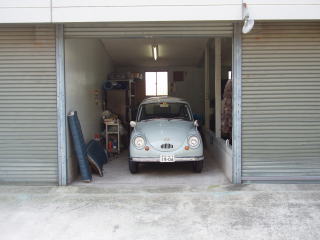

う〜ん!羨ましい環境です |
|

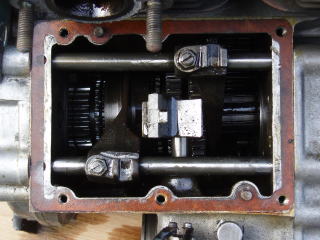

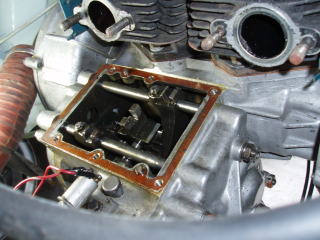

当初、シフトフォークのボルトが 緩んでいるのだと思い ミッションのカバーを外して見ましたが 緩みはありませんでした サービスホールから見た限りでは 内部が良く見えず異常が無いように 見えますが、直接シフトフォークを 動かそうとしても、硬くて動きません |
|

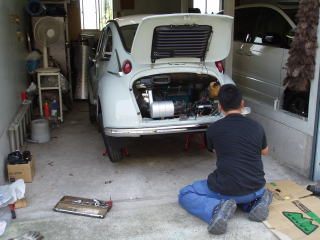

エンジンを降ろしたほうが早そうなので どんどん作業を進めます まずは、バッテリのマイナス端子を 外します そしてバンパーとスカートから・・・ (アンダーカバーは外してあります) 作業者は、でんきやさんです |
|

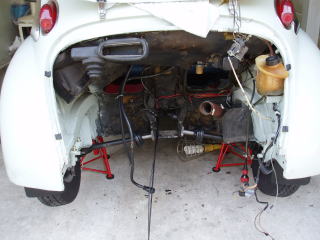

マフラーやダイナモは 外さなくても作業が出来ますが 今回は外します |
|

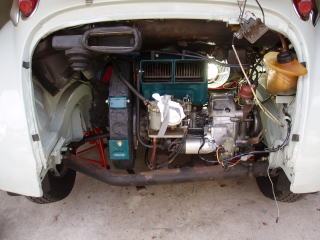

このほうが スッキリしていて降ろしやすいです 補記類でエンジンルーム内を傷つける 心配もありません キャブにはウエス等を 被せておきましょう |
|
下に置いてあるのは ミッションオイルを抜く時に使用した オイル処理箱です デフのブーツを外す時にも必要です |
|

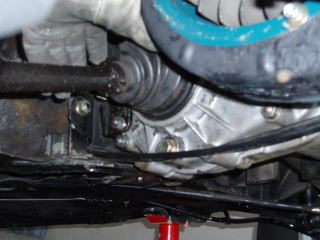

ブーツのバンドを外します | |
ブーツをめくり 緩み止めのワイヤーを外している ところです |
|
熱中して地べたに直接寝ころんで います この後、ドライブシャフトのボルトを 外してミッションと分離します |
|

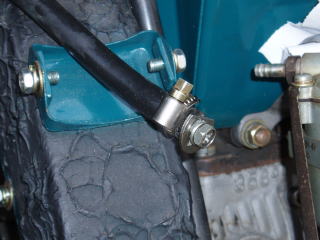

燃料コックOFFを確認し キャブから燃料ホースを外します さらに、ホースの先にはボルト等にて 栓をします(全ネジだと染み出てくる 可能性があるので注意してください) |
|
オイルのチューブも栓をします クラッチのケーブルも外します |
|
セルのケーブルを外します | |
デスビのマイナス端子を外します | |

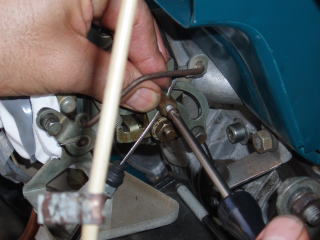

チョ−クとアクセルのワイヤーも外します |
|

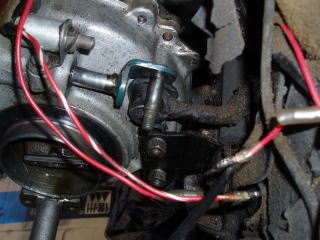

シフトロッドとバックアップランプ スイッチのコードを外します |
|
さて、大きなガレージジャッキも無いし 3速ミッションはバランス悪いし どーしよう?と思っていたら ジャーン! SSTミッションジャッキ? ではなく、リフターがありました (^-^) |
|
板を載せれば 立派なミッションジャッキの完成です |
|
うーんマンダム! バッチリです (^o^) |
|
フロント側は、ミッションマウント リヤ側は、エンジンメンバを外して エンジンを降ろします |
|

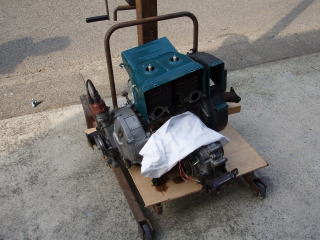

どーですか この座りの良さ! まさにSSTではないですか |
|

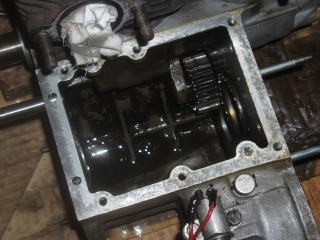

さて、再びミッション内部です なんか変ではないですか? |
|

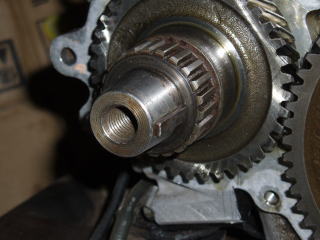

こちらは、メーンシャフトのIN側 | |
こちらは、OUT側です ベアリングが、な〜い! 2つ上の写真を見ると メーンシャフトが傾いているのが 判ると思います |
|
これは、別のミッションの物ですが 左の写真の下側がメーンシャフトです このメーンシャフトの右側のベアリング (右の写真のベアリング)の 中にあるボールが全て無くなっていました! |
|
もう、現場ではどうしようもないので KONRIN’S GARAGEに 運ぶことにしました |
|

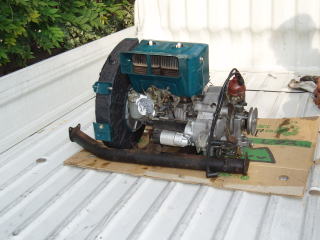

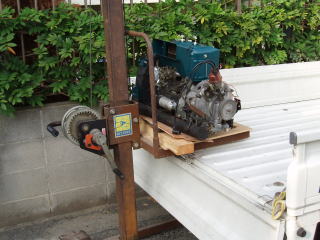

なんて便利なSSTでしょう エンジンを軽トラに載せるのも楽々! |
|
この後、ロープで固定して さよなら〜 続く・・・ |
|
2005/10/02 ミッションブローの続きです でんきやさんも、朝から気合が入っています! ミッションを分解しましたのでご報告です |
|
工具はトレーにまとめておきましょう | |

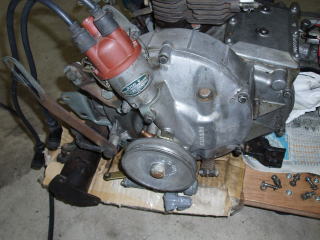

順番は特にありませんが まずクラッチ側のカバーを外します |
|
パートごとにボルト類を 整理しておきましょう |
|

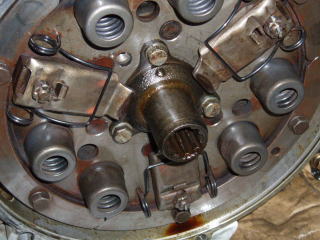

コイル式のクラッチカバーです | |
ファンの中央にあるカバーを外し クラッチカバーの溝に マイナスドライバーで 回り止めをします |
|

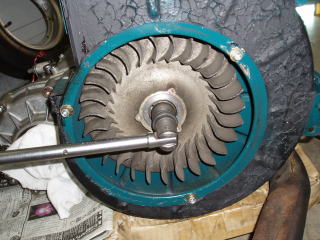

ファンのナットを緩めます | |

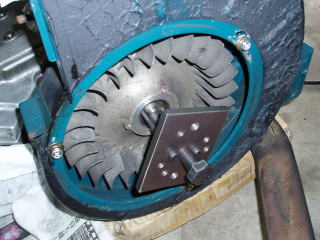

プーラーを使用して ファンを外します |
|
ボルト6本を緩め、シュラウドを外します | |
キーを外します | |

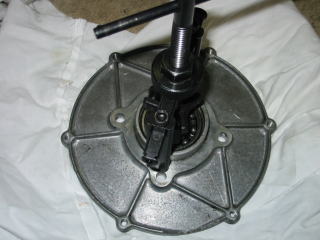

ボルト4本を外してから、 プーラーでプレートを外します |
|

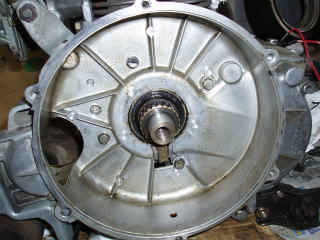

プレートを外したら クランクのベアリングに ごみが入らないように ウエスを入れておきましょう |
|
カップリングを外します クラッチカバーのメーカー刻印と カップリングの合いマークが 合っています |
|

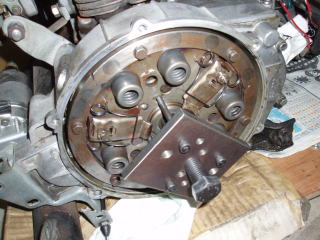

カバーを固定しているボルトも クラッチカバーに回り止めを施し 外します ボルトを外したらプーラーで クラッチASSYを外します |
|
セルモーターを外します | |
クラッチ側のミッションカバーを外します | |

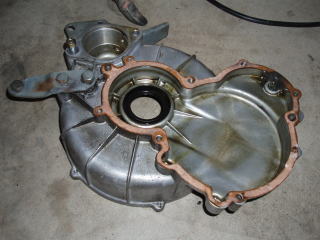

外したカバー | |

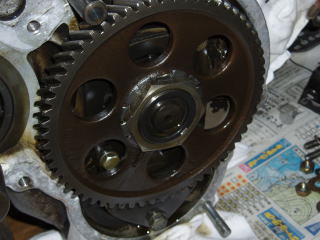

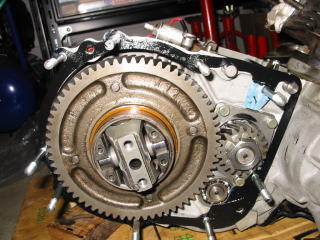

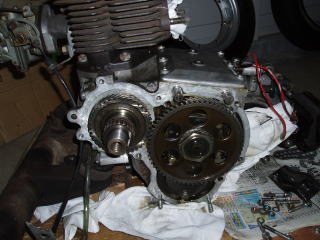

プライマリーピニオンと プライマリーギヤです |
|
クランクシャフトのキーを外してから プライマリーピニオンを外します |
|

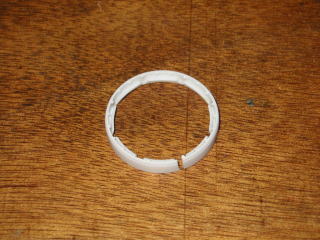

シムがあるので 無くさないように注意! |
|

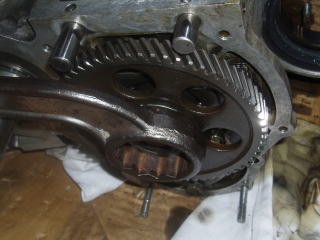

プライマリーギヤのロックワッシャーの つめを起してナットを外します シャフトの回り止めをするのに |
|
シフトフォークを動かして・・・ と、いきたいのですが ベアリングが破損している関係で シフトフォークが動きません |
|
とりあえず、シフトロッドを外します | |
先にミッションを割ってしまいます | |

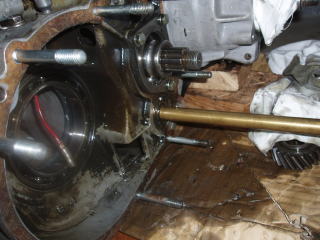

デフのメガネワッシャーのつめを起して ボルト4本を外してスリーブを外します |
|
ミッションケースのカバーが外れました | |
ファイナルピニオンとデフが見えます シムが入っていますので 無くさないように注意してください |
|
こちら側もスリーブを外してから デフを軽くたたいてケースから外します |
|
外れたデフASSYです | |
ケースの中に、なんじゃこりゃ〜 | |

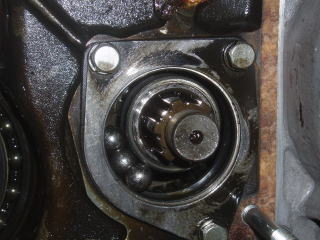

ベアリングのボールが・・・ | |
結局、ボールを叩いて動かし シフトフォークが動くようにしてから ギヤを同時に噛み合わせてロックして ナットを緩めました |
|
ファイナルピニオンを外してみると ボールが3個しかないゾ! |
|
カウンターシャフトを外してから メーンシャフトを外します |
|

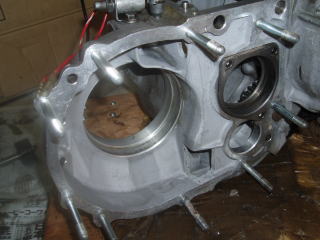

料理番組みたいに 途中の画像はありません (^-^) 空っぽになったミッションケース バックギヤのアイドルギヤは ベアリングが入っていないので 外していません |
|

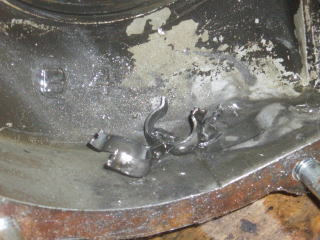

中から出てきたベアリングの残骸 | |
記念にでんきやさんに お持ち帰りいただきました! |
|
ケースをきれいに洗浄して 組み立てに備えます |
|
ベアリングが揃っていないので ミッションはここまでです |
|
さて、デフを分解します ロックワッシャーのつめを起して ボルトを外します |
|
リングギヤが外れました | |

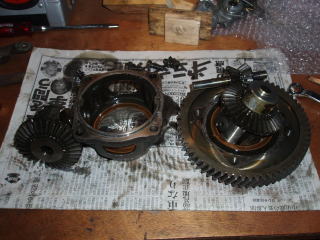

デフがバラバラになりました | |

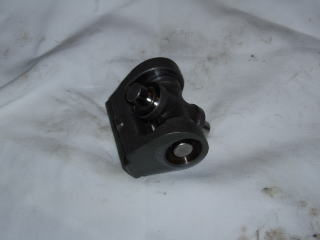

ユニバーサルジョイントです | |
ここに使用しているシムが減ってくると 走行中にコトコト音が発生します |
|
新品のシムに交換しますが チョット厚めのシムを丁度良い 厚さになるように オイルストーンで研磨します シムは、イタクンより譲って いただきました でんきやさんが汗水を流して 研磨しています |
|
シムの調整をした後に 仮組みしているところです でんきやさん、お疲れ様でした! 続く・・・ |
|
2005/10/08 ミッションブローの続きです 午後から、でんきやさんが来て デフの続きをやりました |
|

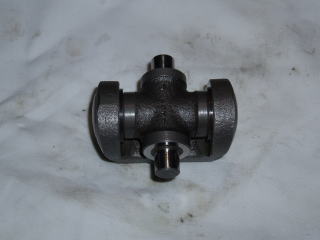

残りのユニバーサルジョイントの シム調整を済ませた後に ニードルベアリングの洗浄を行いました |
|
残りの部品も洗浄してから ベアリングホルダーに ニードルをセットします |
|
シャフトを入れます | |
反対側のベアリングを バイスを使って圧入します |
|
圧入後です | |
べベルギヤ側のベアリングも バイスを使って圧入します |
|
片側が完成しました 反対側も同じ要領で作業します |
|
ケースにベベルギヤをセットします | |
ピニオンギヤをセットします | |

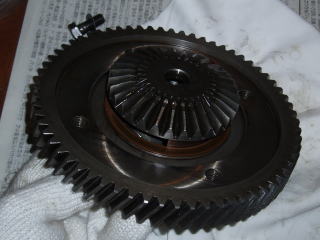

リングギヤに 反対側のベベルギヤをセットします |
|

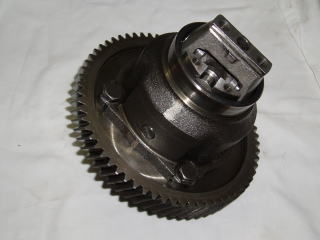

リングギヤにケースを取り付けて完成です 続く・・・ |
|
2005/10/23 ミッションブローの続きです 不足していたベアリングが揃い 続きをやりました |
|

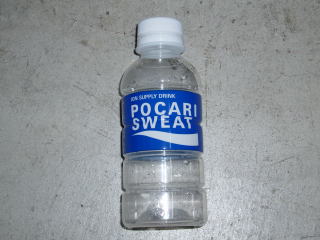

デフやミッションを組むときに ミッションオイルを塗りながら 組み立てる時に使用する油さしを ペットボトルと園芸用品を使って 作りました ペットボトルの大きさは なんでもいいのですが 200ccのものが使いやすいです |
|

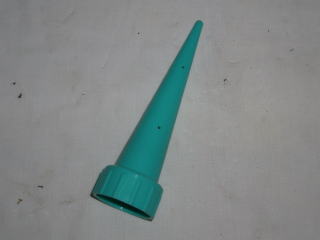

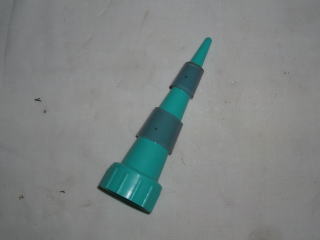

ペットボトルに取り付けて 植木鉢に水をやる「給水くん」です |
|
水の出口が、2ヵ所あるので 塞がなければなりません |
|
チューブを切って嵌めるだけです (^-^) | |

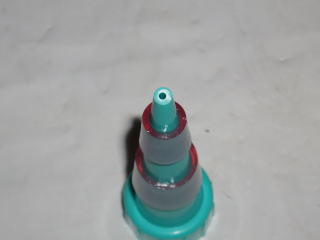

先端部を切り取ります | |
ペットボトルを 良く洗ってから乾燥させます 今回使用するボトルは キャップの高さが低いので リングを外してから 「給水くん“改”」をセットします |
|
オイルを入れて完成です! 使用しないときは、キャップを つけておけば、倒しても 中身が出てくることはありません |
|

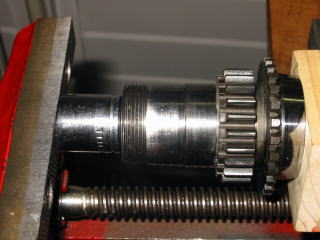

さて本題です! IN側の中空シャフトの中に ニードルベアリングがあるので バイスを使って圧入します |
|
今回破損していた OUT側のベアリングも もちろん交換します シャフトは、部品取りのものに 交換しています |
|

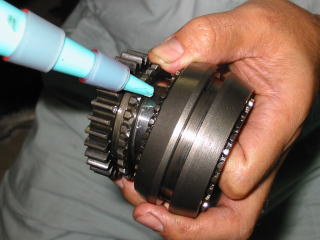

ミッションオイルを塗りながら 組み付けていきます |
|
カウンターシャフトを ケースに入れておき メーンシャフトを入れます |
|
IN側のシャフトを入れてから カウンターシャフトの ベアリングを組み付けます |
|

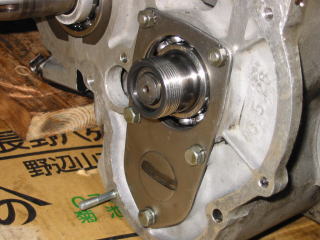

ベアリングを組み付けたら プレートを取り付けます |
|
こちら側もプレートを取り付けます | |
デフのベアリングを 組み付けます |
|

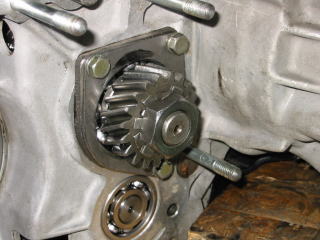

ファイナルピニオンを 組み付けます |
|

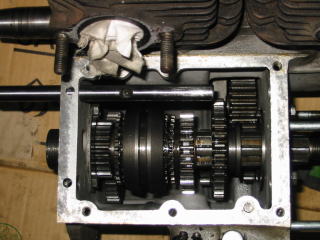

シフトフォークを付ければ おーっ!元通りになりました♪ さあ、終わりは近いぞ! テレビみたいに、いい所で終わるね 次回をお楽しみに! 続く・・・ |
|
2005/10/27 ミッションブローの続きです 作業の残りを終わらせます! |
|
一度シフトロッドと上側のカバーを 取り付けてみて、シフトがスムーズに 出来るか確認します スムーズに動くのが確認できたら デフをケースに取り付けます |
|

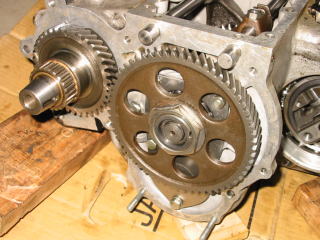

プライマリーギヤを取り付けます | |
カバー側にもベアリングを取り付けます | |
ギヤ等にオイルを注しておきます | |
準備したガスケット | |
ガスケットに液体パッキンを薄く塗り ケースに取り付けます デフのシムを入れるのを 忘れないように注意! |
|
カバーを取り付けます | |
シフトロッドのオイルシールを 取り付けてから、ロッドを取り付けます |
|
液体パッキンを塗った ガスケットを取り付けます |
|
カバーを取り付けます 再度、シフトの確認をします |
|
クラッチ側のカバーに オイルシールを取り付けます |
|
プライマリピニオンのスプライン部で オイルシールを傷つけないように マスキングテープ等で養生します |
|
ガスケットを取り付けてから カバーを取り付けます |
|

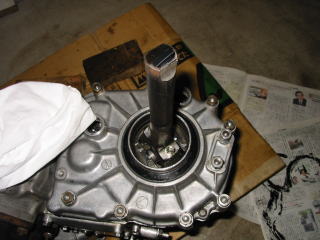

デフのオイルシールを取り付けます スリーブのボルトを締めるのに SSTを作りました |
|

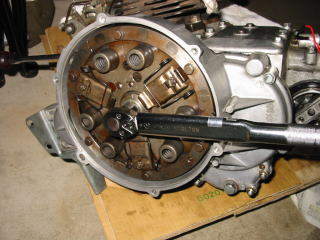

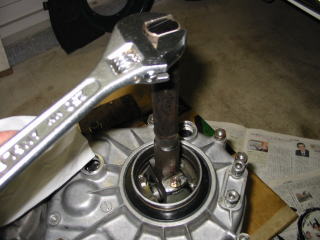

モンキー等を利用し、回り止めをして スリーブのボルトを締めます |
|
片側終了! | |

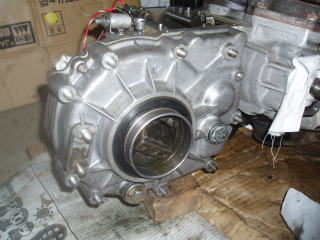

反対側も同様に取り付けます | |
スプラインに スプライングリスを薄く塗ります シムを忘れずに入れて キーを取り付けます |
|
クラッチASSYを取り付けます | |

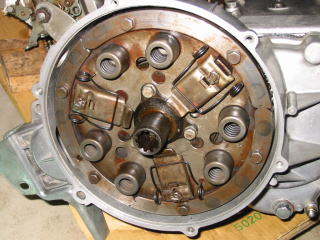

クラッチカバーの刻印と カップリングの合いマークが 合っているのを確認し取り付けます |
|

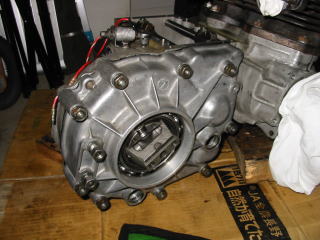

クラッチ側完成です! | |
ファン側プレートのベアリングと オイルシールを交換します と、言いたいけど・・・ ミッションしか考えていなかったので ここのベアリングを発注するのを 忘れてました (^_^; |
|
ほぼ完成です! 後はファン側のプレートを取り付け 車体にエンジンを載せれば完了! 次回は最終回です・・・お楽しみに! |
|
2005/10/30 ミッションブロー最終回! |
|

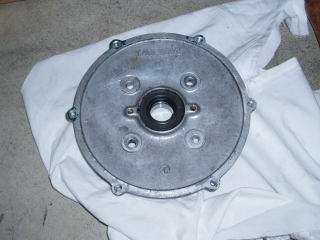

皆さんに応援いただいた ミッションブローも 今回で最終回となりました 早速、前回の残りのベアリングを 取り付けます |
|
オイルシールも交換です | |

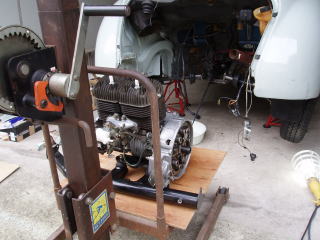

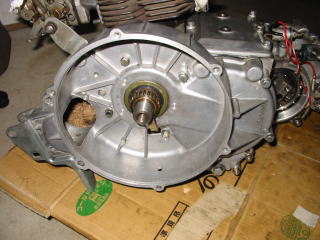

エンジンに取り付けて完成! 後は車上で取り付けます |
|
ただいま〜 久しぶりの帰宅ですね |
|

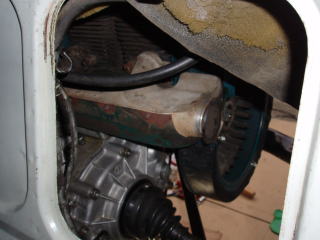

やっぱりエンジンは ここにあるのが一番です! |
|
前後のマウントを取り付けます | |

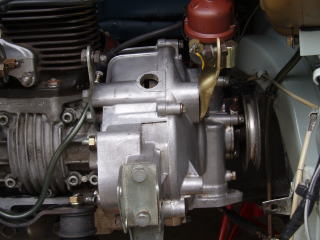

エンジンが載りました! メンバも綺麗に塗装されて とても良い感じです |
|

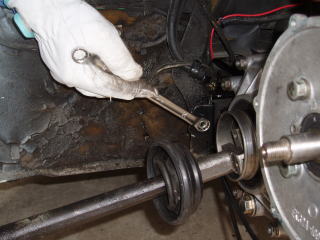

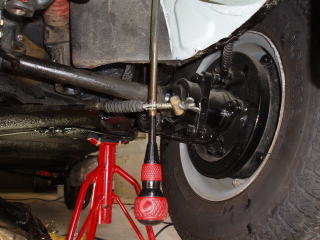

ドライブシャフトを取り付け ワイヤーで緩み止めをします |
|

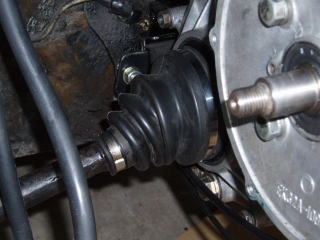

ブーツを付けます | |
クラッチ側のカバーを付けて | |
オイルポンプを取り付けます オイルのホースは、エアが溜まるので 上り勾配になるように取り付けます |
|
セルを取り付けます アクセルワイヤー、チョークワイヤーも 取り付けます ※すいません、ワイヤーの 取り回し位置が違っています。 エンジンマウントの左側から 取り回すのが正解です。 取り外し時の写真を 参考にしてください。 |
|
ファンのケーシング、シュラウドを 取り付けます エアクリーナーを付ける前に ワイヤー類の調整をしておきます |
|
エキマニを取り付けてから こちら側のシュラウドも取り付けます |
|
ダクトを取り付けます | |
マフラーも綺麗に塗装してあります だいぶ良い雰囲気になりましたね! |
|
エアクリーナーとスカートを 取り付けます |
|
ミッションオイルを入れます | |

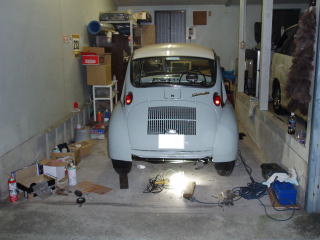

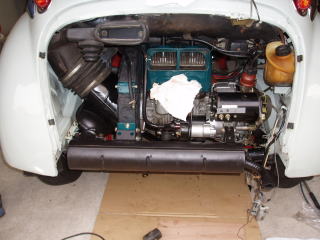

久しぶりに、 ジャッキダウンされたスバルです 後はバンパーをつければ完成! |
|
この後、試運転を行いミッションの調子を確認しました 無事に作業を終えることが出来てホッとしております 何より、でんきやさんの嬉しそうな顔がみれて 楽しい一日を過ごすことが出来ました 皆様に応援をいただき感謝いたします m(__)m |
