ブレーキマスターのオーバーホールを行ったので、 作業内容をご紹介いたします ブレーキ関係は命に係わる非常に重要な部分です 実際の作業は整備工場にお任せすることをお勧めします |

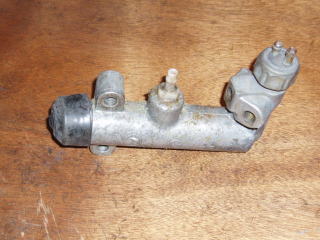

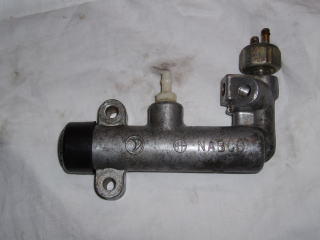

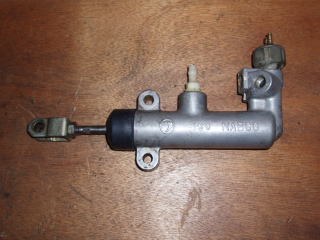

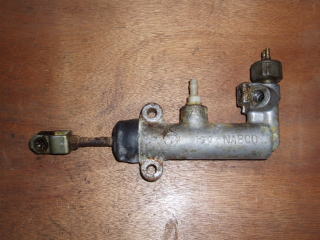

部品取りのマスターシリンダです | |
ブーツを外すと、オエ〜って感じです 虫食いが無ければ良いのですが とりあえずチャレンジします |
|
分解前に外側の清掃作業から行います ご覧のとおり綺麗になりました |
|
ロッドの錆や汚れも綺麗にします 再メッキをすれば新品みたいになりますが とりあえず、このまま使用します |
|

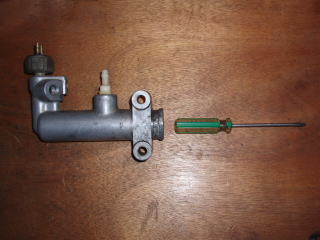

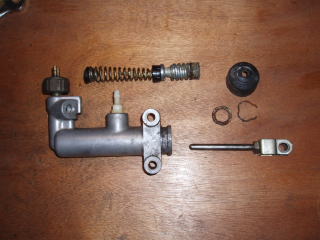

分解したところです シリンダの内面の状態も良かったので リペアキットの交換作業を行います |
|
ピストンも再使用できそうなので 今回は「制研」のリペアキットを使用します |
|
スバル360用のものが用意されています | |
リペアキットの中身です ピストンのカップを2種類の中から選択して 使用するようになっています |
|

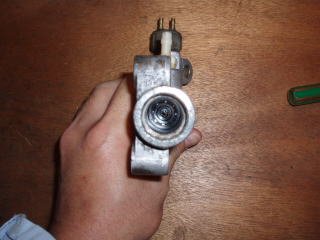

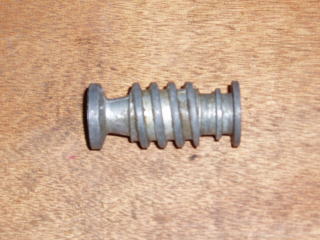

内側各部の清掃・点検作業を行い バルブシートから組み付けます バルブシートには、組み付け方向が あるので注意が必要です |
|
平らな面を手前側にします 少しラバーグリスを塗った方が 入れやすいと思います |
|

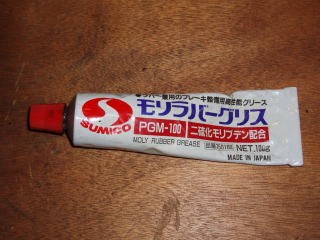

組み付けに使用するラバーグリスです | |
ドライバーの柄の部分を利用して 奥まで入れていきます 途中で向きが変わらないように注意 |
|
奥まで入ったら、再度向きを確認します | |

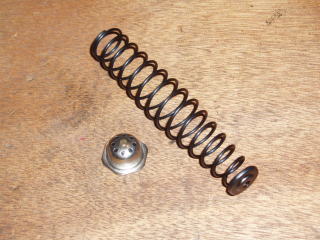

チェックバルブとスプリングです | |
写真の方向で入れます | |

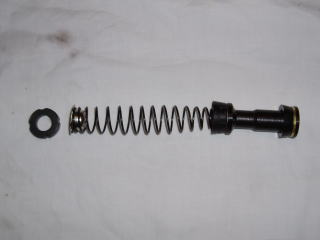

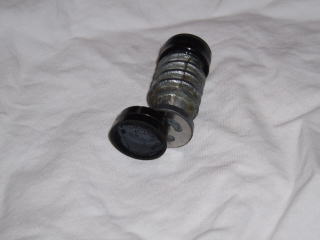

プライマリーカップと ピストン(カップを組んだもの)です もちろんラバーグリスを使用します |
|

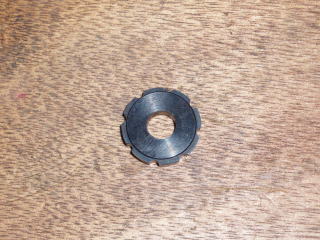

プライマリーカップを奥側にして 組み付けます ワッシャーとリングを取り付けます |
|

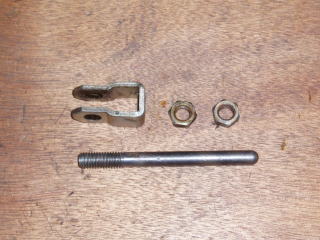

ブーツとロッドを取り付けて完了です | |
2005/12/04 マスターシリンダのピストンが戻らないので 確認のため分解しました (上記のマスターシリンダとは別のものです) |
|

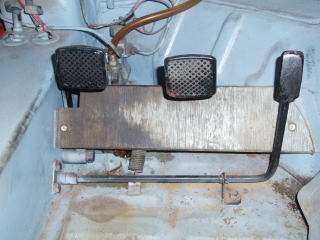

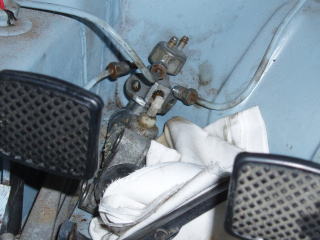

フロアマットをめくると ペダルのところにボードが あります |
|
ボードを外します | |

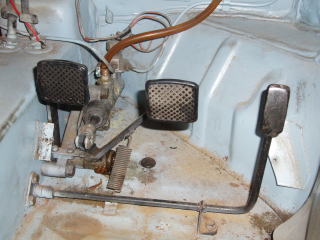

マスターシリンダが見えます | |

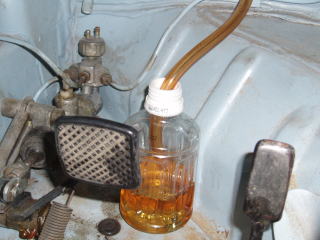

ストップランプスイッチの配線を外して リザーブタンクからのホースも外します フルードが出てくるので ペットボトル等で受けます |
|

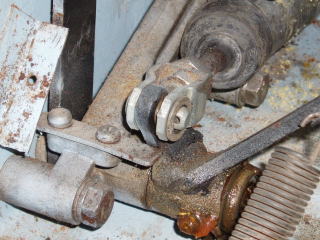

割りピンを外してから ペダルとロッドをつないでいる ピンを外します |
|

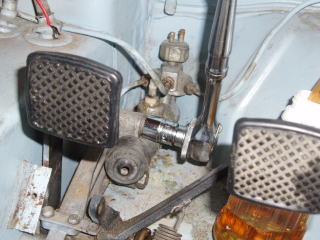

ロッドが外れた状態です この段階で ブレーキパイプのフレアナットを 少し緩めておきます その後、マスターシリンダを 固定しているボルトを外します |
|
フレアナットとボルトを外し マスターシリンダを取り外します |
|

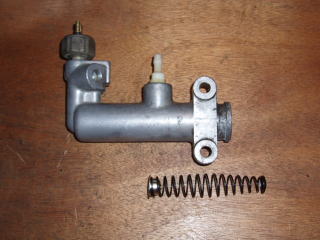

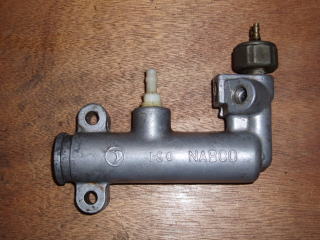

外れたマスターシリンダです | |

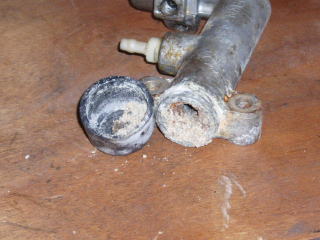

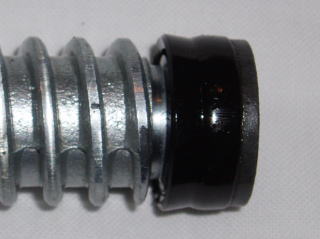

原因はピストンカップにありました ピストンに合わないカップが 付いています ちなみに組んだのは 私ではありませんので 誤解のないように m(__)m |
|

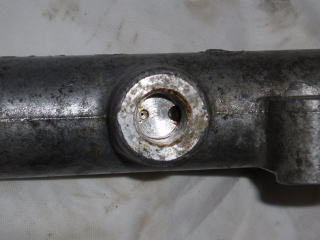

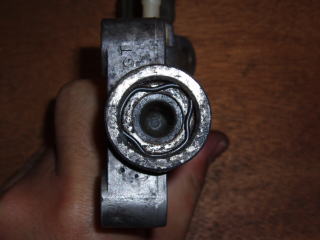

内部の清掃確認を行います リザーブタンクのホースを 取り付けるところを外すと 穴が二つあります 左の小さい穴が閉塞していると ブレーキが引きずる原因になります 荷札の針金等で必ず貫通を確認 してください |
|
今回のピストンは 「制研」のリペアキットが合いません |
|

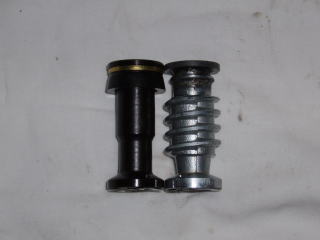

こちらのピストンは 「制研」のリペアキットが使えます カップの入るところの リブの位置が違うのが判ると思います |
|
そこで 「ミヤコ」のインナーキットを使用しました |
|
ピストンを交換するときは 必ず長さを確認してください 長さが違うと 引きずり等の原因となります |
|
写真の順番で組み立てます 「ミヤコ」のキットは チェックバルブのシートに 向きはありません |
|
マスターが完成しました | |
元通りに車体に取り付けてます リザーブタンクのホースも取り付けます ロッドとピストンの間に 若干の遊びがあることを確認します 長さの確認ができたら 割りピンを忘れずに付けます エア抜きをして終了です |
