オルタネータを取付(交換)しました♪ |
オルタネータの効率が 落ちたような気がしたので テスターで測定したところ 特に問題はなさそうでした プーリーを大きくしている関係も ありますが、アイドリング付近の 能力が以前より低いような・・・ 履歴も不明なオルタなので オーバーホールをした方が 良いかもしれません |
|

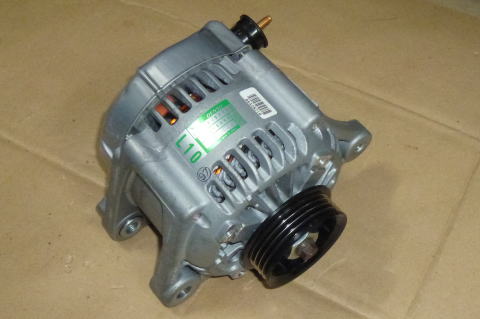

いろいろ調べていたら オーバーホールをするより オルタを交換した方が いいような気がしてきました♪ SCオルタといって 低抵抗のオルタです 3000kmしか使用していない ほぼ新品のものが 手に入りました |
|

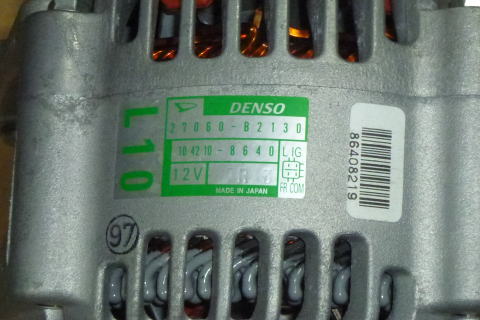

ダイハツのミラなどに 使っているオルタです |
|

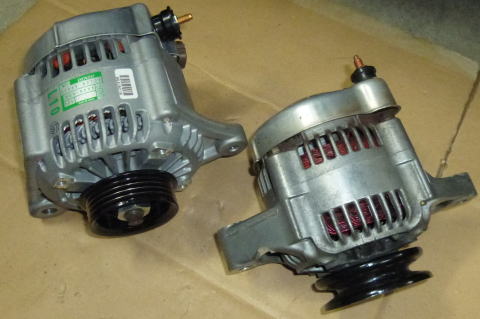

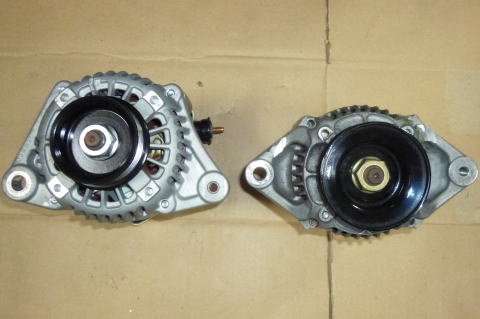

左側:今回買ったSCオルタ 右側:今までのオルタ 一回り大きいけど 問題なく取り付け出来そう♪ |
|

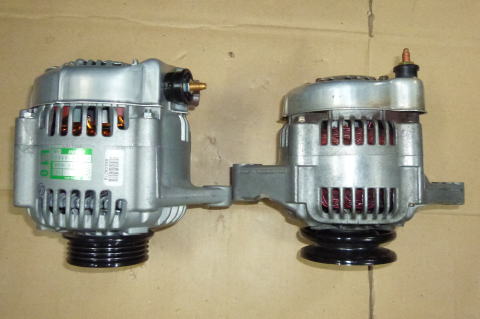

取り付け位置が違います ちなみに、古いオルタは 大きめのプーリー(約Φ74)を 付けています ノーマルは、約Φ63です SCオルタは、約Φ60です |
|
B端子の向き等も違います | |

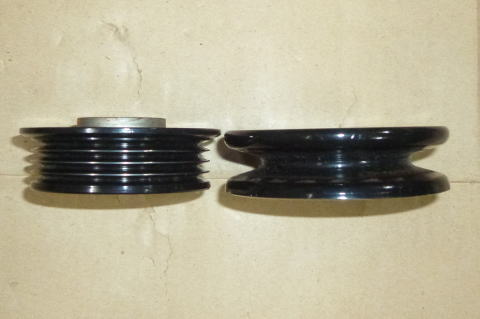

SCオルタには リブドベルト用の プーリーが付いているので 交換が必要です SCオルタの プーリーの凸に注目 |
|

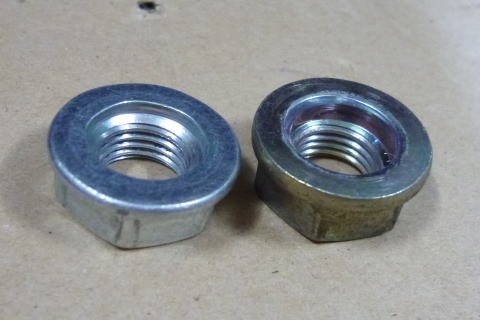

プーリー取り付けナットです 左側:SCオルタ用 右側:古いオルタ用 逃げの部分の深さに注目! |
|
プーリーを交換しました そのまま付けると オルタにプーリーが 干渉するので シムを入れて調整をしました ナットも古いオルタのものを 使用しました |
|

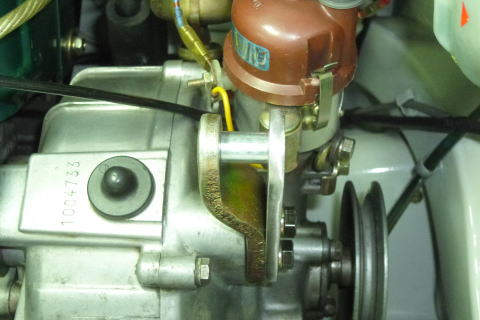

R-2用のステーと スバル360用の ステーを使用します 今までとは 向きを反対にして 取り付けました |
|

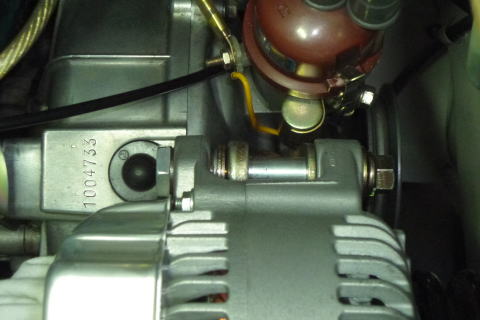

オルタを取り付ける際に 締め付けていくとステーが 変形するのを防止するため カラーを入れて補強します |
|

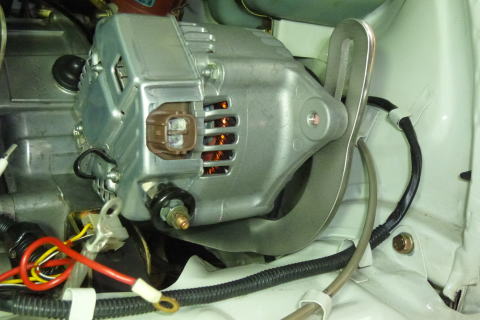

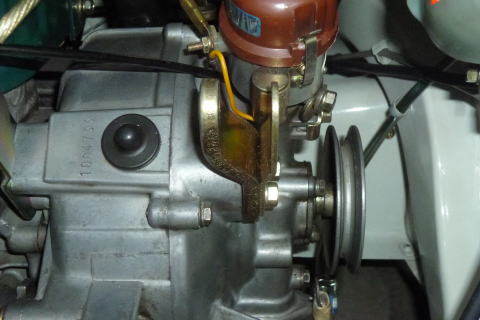

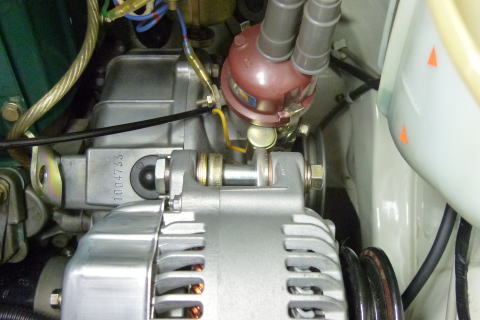

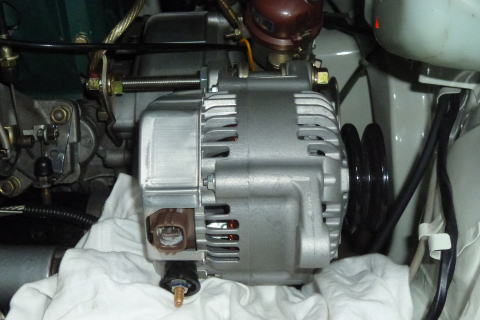

オルタを仮付けしました アジャスター側のステーは 既存のものが 使用できません |
|

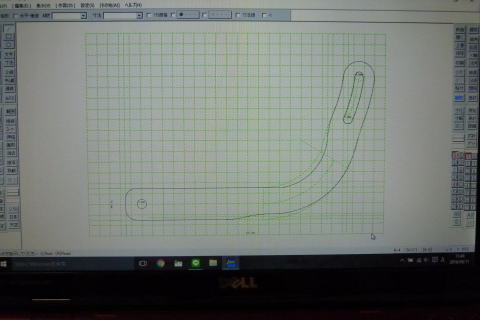

そこでパソコンを使い ステーの図面を作成! |
|

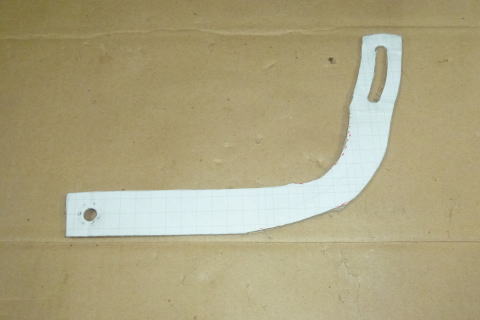

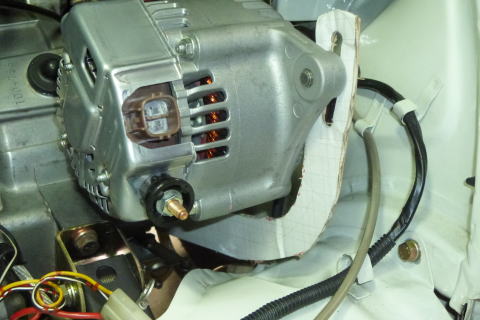

厚紙でステーを作ってみます | |
干渉する部分を修正しました | |
整備のシュミレーションを したら ものすごく整備性が悪いのに 気が付きました 通しボルトをやめて 固定方法を変更しました 右側のステーが薄くて 強度に不安が残ります |
|

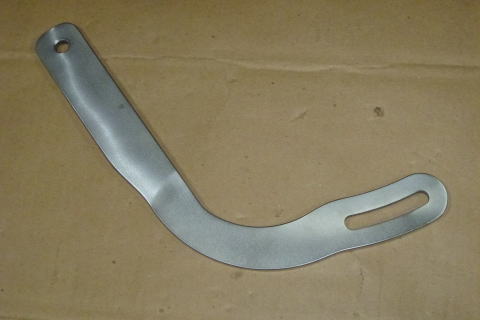

完成した図面を基に ステーを作ってもらいました |
|

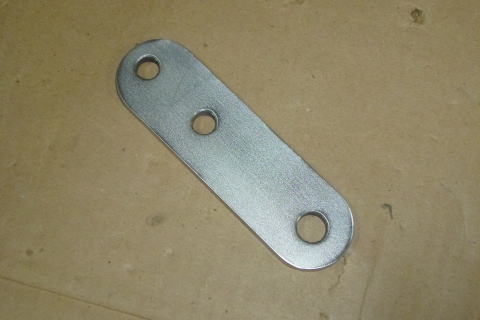

固定方法の変更を考慮し ステーの補強をします 右側のステーも 作ってもらいました |
|
ステーが変わったことで カラーも調整します |
|

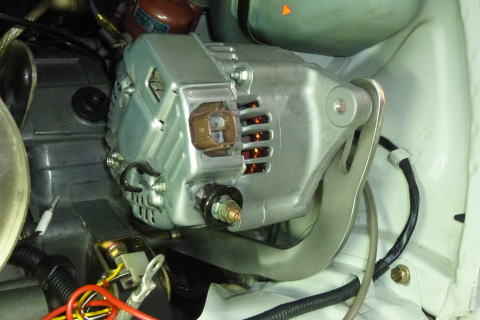

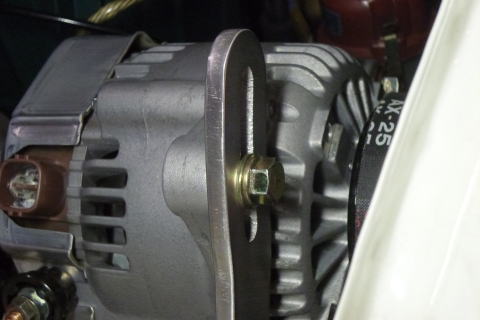

ステーとオルタの間に ワッシャを入れて アライメントの調整をします こちらの方が メンテ性はいいのですが ちょっと強度に不安が・・・ しばらく様子を見ます |
|

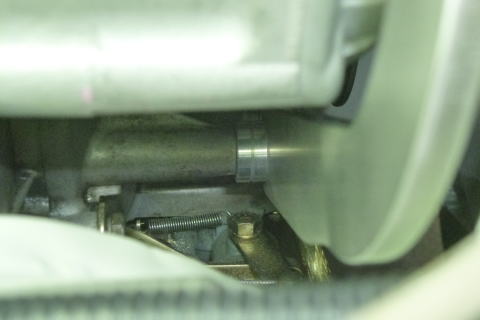

ステーとクラッチカバーの間に カラーを入れて アジャスト側の ステーを取り付けました |
|
各部の逃げもバッチリ! | |
ベルトを張る方向に 動かしてもバッチリです♪ |
|

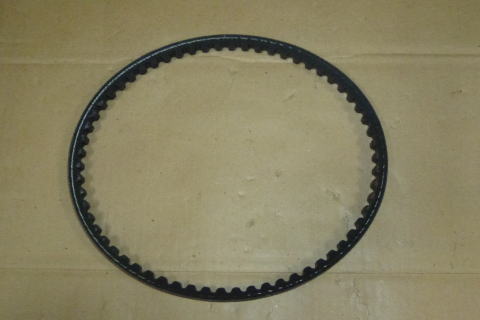

少しでも抵抗を減らすため コグベルトを採用しました! |
|
ベルトを付けてみました 調整代もバッチリです |
|

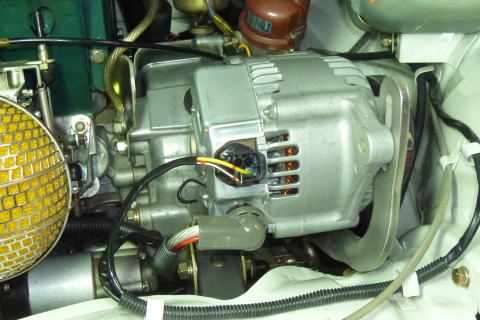

カプラーも オルタに合わせ変更 配線も綺麗に整えて 完成です |
