走る携帯電話
このコーナーは自分で作成しておきながら、 本当にバカなコーナーだと思います。 携帯電話のモックアップ(展示用見本模型)に、 トミーの「ビットチャージー」を組み込み 走るようにしただけです。 作成要領を載せましたので お時間のある方はご覧ください。 なお、本物の携帯電話で同じことをやると 電話の機能が失われる だけではなく、危険なので絶対行わないでください。 刃物等で怪我のないよう、各自の責任で行ってください。 |

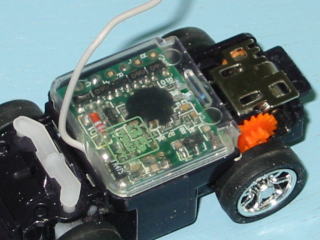

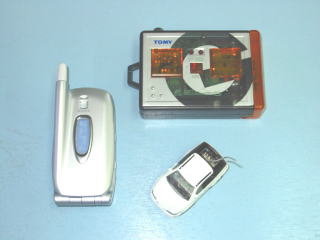

用意するものは携帯電話のモックアップ(ここでは、N504iを使用)と ビットチャージー(ここでは、アコードワゴンを使用)です。 |

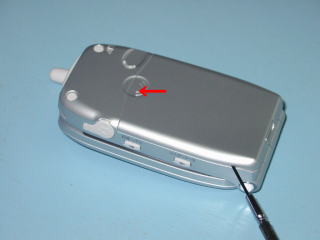

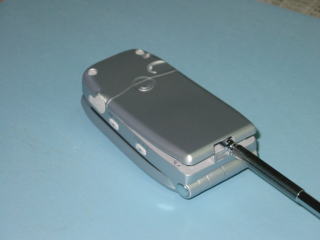

まず、バッテリーのカバーを外します。 両面テープで固定されています。 最初は傷をつけないように マイナスの精密ドライバーの 細いものを写真の位置に差し込み カバー浮かせます。 矢印側は、つめがあるので 無理にこじると割れてしまいます。 |
隙間ができたら、少し太いドライバーを 写真の位置から差し込んで 両面テープを剥がすように ゆっくり力を入れてカバーを外します。 |

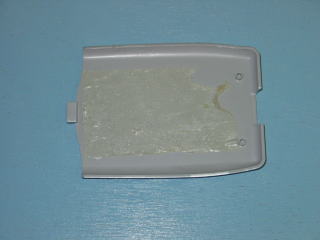

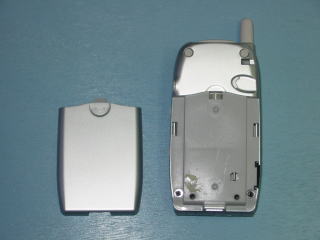

外れました | 両面テープと つめの位置を参考にしてください。 |

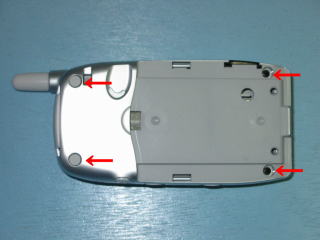

ビス4本を外します。 左側の2つは マイナスドライバーの細いもので カバーを外してから外します。 |

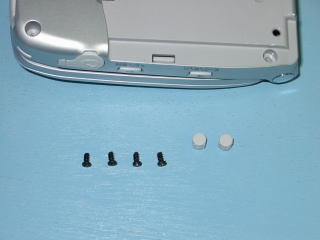

ビスと、ゴムのカバーです。 |
つめで固定されているので、 少し力を入れてカバーを外します。 |

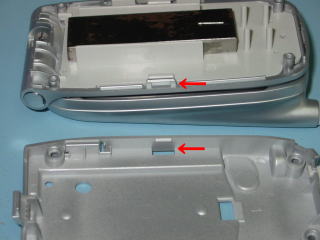

矢印のつめに注意してください。 |

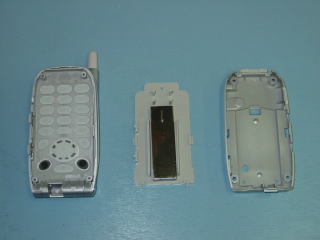

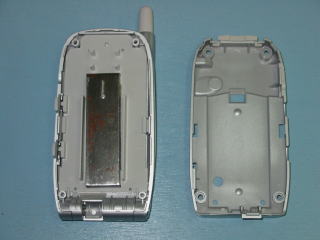

ウエイトの付いている プレートごと外します。 |

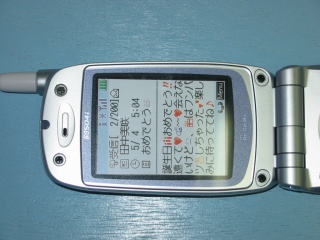

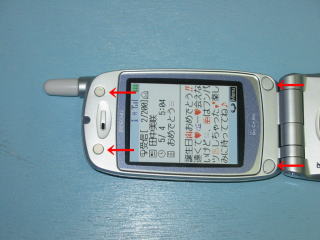

液晶側のビスのカバーを マイナスドライバーの 細いもので、外します。 傷が付きやすいので注意 |

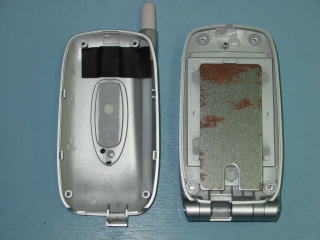

ビスは4本です | ウエイトは両面テープで 付いていますので バッテリーカバーと 同じ要領で外します。 ウエイトを外したら 液晶部をビスで取り付けます。 |

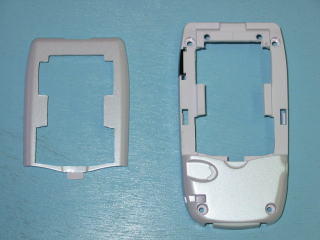

いよいよ、工作の開始です。 幅は約25ミリ、長さは約50ミリの 開口部を作成します。 現物を合わせてみて、少しずつ カッター等で切り取ります。 前後位置はバッテリーカバーの 取り付け等を考慮して 行ってください。 中心線を書いてから始めると 左右のバランスが取れます。 |
幅と、長さは 少しキツメが良いでしょう。 ゆるいとガタが出ます。 タイヤの部分は 現物合わせで切りとります。 フロントは、ハンドルが切れるように 少し余分に切ります。 バッテリーカバーの工作は 慎重に行ってください。 細い部分が割れてしまいます。 |

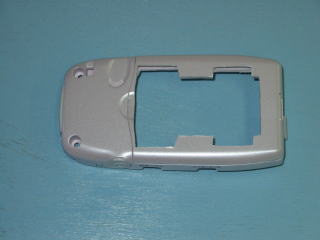

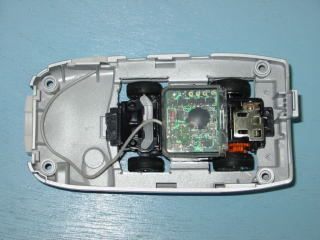

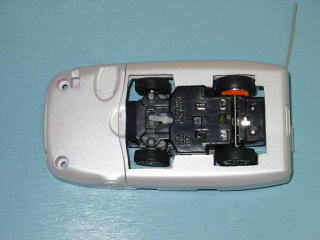

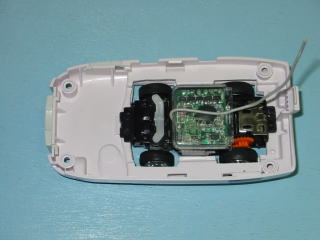

こんな感じです。 | 裏側から、シャーシを 入れて合わせてみます。 タイヤが接触していないか 確認します。 携帯本体に合わせてみます。 |

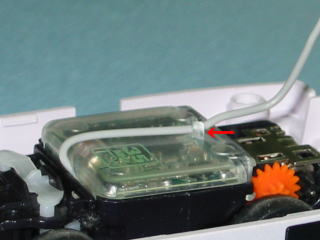

アンテナの線を固定している、 つめが邪魔で うまく収まりませんでした。 |
つめを切り取ります。 シャーシを加工したくない方は 違う方法もありますので 最後の方をご覧ください。 |

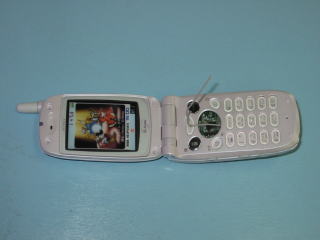

アンテナの線を 完全に内蔵する方法です。 受信感度がかなり低下します。 |

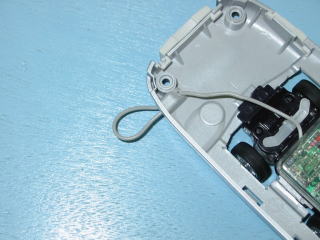

ストラップの取り付け部に 小さな穴を開けて アンテナを外に出しています。 若干感度が上がります。 |

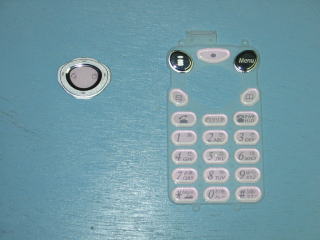

外したビスで元通りに組立てます。 ボタンは、両面テープ等で本体に 固定しています。 |
バッテリーカバーも 両面テープで固定します。 |

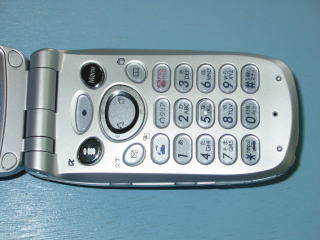

シャーシを加工したくない方は、 ボタンをひとつカッター等で切取ります。 |
本体に両面テープ等で固定します。 |

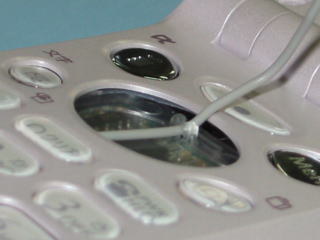

アンテナを外したボタンの ところから外に出します。 |
元通り組立て完成です。 |

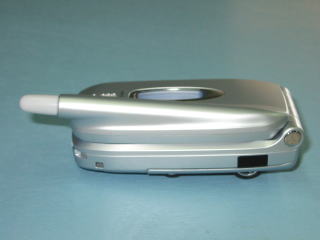

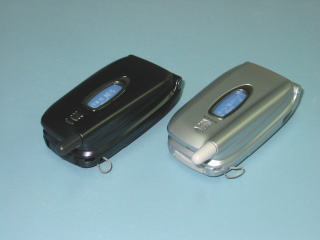

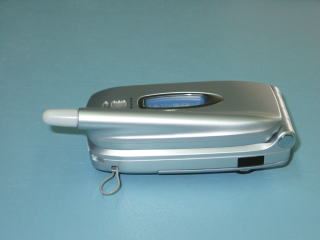

これで携帯が走ります。 | アンテナを出した状態です。 |

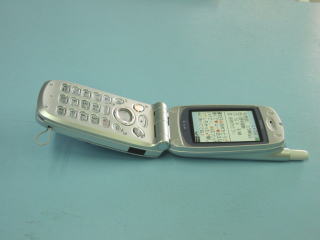

開くと、ウイリー走行します (ちょっと重いかも) |
重量があるので、 モーターはマイクロビー1.0が 良いでしょう。 ギアもオレンジまたは 水色が良いでしょう。 |
ここまで、お付き合いいただいた方 ありがとうございます。 興味がありましたら、ぜひ作成してみてください。 机の上の携帯が突然動くと 知らない人はびっくりしますよ (*^-^*) |
